第48講：PG高可用實現

內容1：keepalived簡介

內容2：Keepalived安裝與配置

內容3：Keepalived&流復制實現高可用

內容4：主備切換技巧

PostgreSQL技術大講堂 第48講：PG高可用實現，3月23日19:30，釘釘群(35822460)& 視頻號(數據庫老陳)直播

往期視頻，聯系 ”CUUG“

keepalived簡介

Keepalived是一個用C編寫的路由軟件。

keepalive起初專門為lvs負載均衡軟件設計的，用來管理監控lvs集群系統中各個服務節點的狀態，后來又加入了可以實現高可用的vrrp功能。

該項目的主要目標是為Linux系統和基于Linux的基礎架構提供簡單而強大的負載平衡和高可用性設施。 負載平衡框架依賴于眾所周知且廣泛使用的Linux虛擬服務器(IPVS)內核模塊，提供Layer4負載均衡。

keepalived完全遵守VRRP協議，包括競選機制等等，此外，Keepalived為VRRP有限狀態機實現了一組掛鉤，提供低級和高速協議交互。為了提供最快的網絡故障檢測，Keepalived實現了BFD協議。VRRP狀態轉換可以考慮BFD提示來驅動快速狀態轉換。Keepalived框架可以單獨使用，也可以一起使用，以提供靈活的基礎架構。

這個協議起先應用于網絡，網絡在設計的時候必須考慮到冗余容災，包括線路冗余，設備冗余等，防止網絡存在單點故障，那在路由器或三層交換機處實現冗余就顯得尤為重要，在網絡里面有個協議就是來做這事的，這個協議就是VRRP協議，Keepalived就是巧用VRRP協議來實現高可用性(HA)的。

其用IP組播的方式，實現服務節點間的通信, 通過一種競選機制來將路由任務交給某臺VRRP路由器. 工作時主節點廣播發送VRRP協議報文, 備節點接收報文, 若一段時間(默認3個報文發送時間)備節點接收不到主節點發送的報文, 就會啟動接管程序接管主節點的資源. 備節點可以有多個, 通過優先級競選。

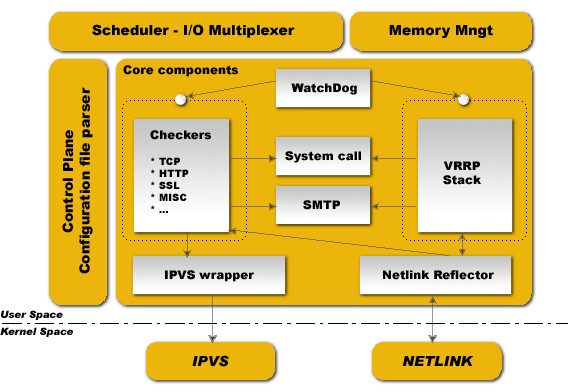

Keepalived組件進程

keepalived是模塊化設計，不同模塊復雜不同的功能，下面是keepalived的組件。

Control Plane：

    Keepalived配置通過keepalived.conf文件完成。編譯器設計用于解析。解析器使用關鍵字樹層次結構來使用特定處理程序映射每個配置關鍵字。中央多級遞歸函數讀取配置文件并遍歷關鍵字樹。在解析期間，配置文件被轉換為內部存儲器表示。

調度程序 - I / O多路復用器：

    所有事件都安排在同一個進程中。Keepalived是一個單一的過程。

    Keepalived是一種網絡路由軟件，它對I / O非常封閉。這里使用的設計是一個中央選擇(...)，負責安排所有內部任務。不使用POSIX線程庫。該框架提供了自己的線程抽象，針對網絡目的進行了優化。

Memory Mngt(內存管理)：

    該框架提供對一些通用內存管理功能的訪問，例如分配，重新分配，發布......這個框架可以用于兩種模式：normal_mode和debug_mode。

    使用debug_mode時，它提供了一種消除和跟蹤內存泄漏的強大方法。這個低級env通過跟蹤分配內存并釋放來提供緩沖區欠載保護。使用的所有緩沖區都是固定長度的，以防止最終的緩沖區溢出。

Core components(核心組件)：

    是keepalived的核心，復雜主進程的啟動和維護，全局配置文件的加載解析等。

    該框架定義了所有代碼中使用的一些通用和全局庫。這些庫是：html解析，鏈接列表，計時器，向量，字符串格式化，緩沖區轉儲，網絡工具，守護程序管理，pid處理，低級TCP層4。這里的目標是將代碼分解為最大限度，以盡可能地代碼重復以增加模塊性。

WatchDog：

    該框架提供子進程監控(VRRP和健康檢查)。每個子進程都接受與其自己的監視器unix域套接字的連接。父進程向此子unix域套接字發送“hello”消息。Hello消息使用父端的I / O多路復用器發送，并使用子端的I / O多路復用器接收/處理。如果父檢測到損壞的管道，則在子項仍然存活時使用sysV信號進行測試并重新啟動它。

Checkers：

    這是主要的Keepalived功能之一，Checkers負責realserver healthchecking。

    包括了各種健康檢查方式，以及對應的配置的解析包括LVS的配置解析

    檢查器測試如果realserver處于活動狀態，則此測試以二進制決策結束：從LVS拓?fù)渲袆h除或添加realserver。內部檢查器設計是實時網絡軟件，它使用完全多線程的FSM設計(有限狀態機)。此檢查器堆棧提供符合layer4到layer5 / 7測試結果的LVS拓?fù)洳僮鳌Ｋ�在由父進程監視的獨立進程中運行。

IPVS包裝器：

    借助于Checkers實現后端lvs主機的健康狀態檢測。

    此框架用于將規則發送到內核IPVS代碼。它提供Keepalived內部數據表示和IPVS rule_user表示之間的轉換。它使用IPVS libipvs來保持與IPVS代碼的通用集成。來自LinuxVirtualServer.org OpenSource Project的Wensong提供的Linux內核代碼。

IPVS:

    為lvs生成ipvs規則的組件,是內核級別的。

System call：

    在VRRP框架中，它提供了在協議狀態轉換期間啟動額外腳本的能力。系統調用完成分叉進程，以便不會影響全局調度計時器。

keepalived相關進程

keepalived啟動后會有三個進程

    PID

    111 Keepalived <-- Parent process monitoring children

    112 \_ Keepalived <-- VRRP child

    113 \_ Keepalived <-- Healthchecking child

    父進程：內存管理，子進程管理等等

    子進程：VRRP子進程

    子進程：healthchecker子進程

兩個子進程都被系統WatchDog看管，兩個子進程各自負責自己的事。

healthchecker子進程負責檢查各自服務器的健康程度，例如HTTP，LVS等等，如果healthchecker子進程檢查到MASTER上服務不可用了，就會通知本機上的兄弟VRRP子進程，讓他刪除通告，并且去掉虛擬IP，轉換為BACKUP狀態。

keepalived腦裂問題

根據上述工作原理知道, 備節點接收不到報文時, 如兩者間的網絡不通了, 備節點就會啟動接管程序接管主節點的資源, 對外提供服務, 表現形式就是備節點上出現了虛擬IP, 此時主節點也是持有虛擬IP的.

只要有虛擬IP存在, 就不可能完全規避這個問題. 也就是沒有虛擬IP了, 就沒有腦裂了, 那么節點又如何向外提供服務呢?

推薦自己寫腳本

寫一個while循環，每輪ping網關，累計連續失敗的次數，當連續失敗達到一定次數則運行service keepalived stop關閉keepalived服務。

如果發現又能夠ping通網關，再重啟keepalived服務。最后在腳本開頭再加上腳本是否已經運行的判斷邏輯，將該腳本加到crontab里面。

keepalived腦裂原因

一般來說腦裂問題有以下這幾種原因：

高可用服務器對之間心跳線鏈路發生故障，導致無法正常通信

心跳線壞了(包括斷了，老化)、

網卡及相關驅動壞了，IP配置及沖突問題(網卡直連)

心跳線之間的設備故障(網卡及交換機)、

仲裁的機器出現問題(才用仲裁的方案)

高可用服務器上開啟了iptables防火墻，阻止了心跳傳消息輸

高可用服務器上心跳網卡地址等信息配置不正確，導致發送心跳失敗

其他服務配置不當?shù)脑�因，如心跳方式不同，心跳廣播沖突，軟件bug等

提示keepalive配置里同一VRRP實例如果virtual_router_id兩端參數配置不一致，也會導致腦裂問題

keepalived腦裂方案

在實際生產環境中，我們從以下方面防止腦裂：

同時使用串行電纜和以太網電纜連接、同時使用兩條心跳線路，這樣一條線路斷了，另外一條還是好的，依然能傳送心跳消息;

當檢查腦裂時強行關閉一個心跳節點(這個功能需要特殊設備支持，如stonith、fence)相當于備節點接收不到心跳消息，通過單獨的線路發送關機命令關閉主節點的電源;

做好對腦裂的監控報警;

利用服務注冊機制避免腦裂發生。

常見解決方案：

如果開啟防火墻，一定要讓心跳消息通過，一般通過允許IP段的形式解決

可以拉一條以太網網線或者串口線作為主備節點心跳線路的冗余

開發檢測程序通過監控軟件檢測腦裂

Keepalived優缺點

keepalived與zookeeper都可以用來實現高可用，高可用一般跟負載均衡會一起考慮，所以通常也會考慮到相應的負載均衡能力。

以下是Keepalived與Zookeeper的對比：

Keepalived：

    優點：簡單，基本不需要業務層面做任何事情，就可以實現高可用，主備容災。而且容災的宕機時間也比較短。

    缺點：也是簡單，因為VRRP、主備切換都沒有什么復雜的邏輯，所以無法應對某些特殊場景，比如主備通信鏈路出問題，會導致腦裂。同時，keepalived也不容易做負載均衡。

zookeeper：

    優點：可以支持高可用，負載均衡。本身是個分布式的服務。

    缺點：跟業務結合的比較緊密。需要在業務代碼中寫好ZK使用的邏輯，比如注冊名字。拉取名字對應的服務地址等。

keepalived配置文件

keepalived有三類配置區域

注意：不是三種配置文件，是一個配置文件里面三種不同類別的配置區域

    全局配置(Global Configuration)

    VRRPD配置

    LVS配置

全局定義(global definition)配置范例：

! Configuration File for keepalived

global_defs {

router_id pg_xc1 #主備機必須不一樣

script_user postgres #如果是涉及到pg數據庫的相關操作，則需要選擇pg用戶

enable_script_security

}

vrrp_script check_pg_alived {

script “/etc/keepalived/check_pg.sh“ #檢查pg數據庫狀態的腳本，主要靠這個判斷是否進行主備切換

interval 5

weight 30 #很重要，判斷主備切換的權重

fall 3 # require 3 failures for KO

}

VRRPD配置范例：

vrrp_instance VI_1 {

state BACKUP #BACKUP 必須大寫

nopreempt #no preempt為非搶占模式

interface enp0s8 #vip使用的網絡接口

virtual_router_id 10 #主備必須一樣

priority 80 #設置節點的優先級，跟weight值組合使用，決定選擇哪個為主

advert_int 1

authentication {

auth_type PASS

auth_pass abcdefgh

}

VRRPD配置范例(續)：

track_script {

check_pg_alived

}

virtual_ipaddress {

192.168.18.100 #vip

}

notify_master “/etc/keepalived/failover.sh“ #當節點成為master時，執行的腳本

notify_fault “/etc/keepalived/fault.sh“ #節點出現故障，執行的腳本

}

Keepalived腳本編寫

1、腳本要放在/etc/keepalived目錄下，否則無法切換，可能是基于安全的原因。

2、腳本的權限很重要，權限太多執行不成功，一般為755

監控腳本check_pg.sh，對主從PG 進行狀態監控。

#!/bin/bash

export PGDATABASE=postgres

export PGPORT=1922

export PGUSER=postgres

export PGHOME=/usr/local/pg12.2

export PATH=$PGHOME/bin:$PATH:$HOME/bin

PGMIP=127.0.0.1

LOGFILE=/etc/keepalived/log/pg_status.log

SQL1='SELECT pg_is_in_recovery from pg_is_in_recovery();'

SQL2='update sr_delay set sr_date = now() where id =1;'

SQL3='SELECT 1;'

db_role=`echo $SQL1 | $PGHOME/bin/psql -d $PGDATABASE -U $PGUSER -At -w`

if [ $db_role == 't' ];

then

echo -e `date +"%F %T"` "Attention1:the current database is standby DB!" >> $LOGFILE

exit 0

fi

# 備庫不檢查存活,主庫更新狀態

echo $SQL3 | psql -p $PGPORT -d $PGDATABASE -U $PGUSER -At -w

if [ $? -eq 0 ] ;

then

echo $SQL2 | psql -p $PGPORT -d $PGDATABASE -U $PGUSER -At -w

echo -e `date +"%F %T"` "Success: update the master sr_delay successed!" >> $LOGFILE

exit 0

else

echo -e `date +"%F %T"` "Error:Is the server is running?" >> $LOGFILE

exit 1

fi

切換腳本failover.sh，主庫宕機后，keepalived調用執行切換腳本。

#!/bin/bash

export PGPORT=1922

export PGUSER=postgres

export PG_OS_USER=postgres

export PGDATA=/usr/local/pg12.2/data

export PGDBNAME=postgres

export LANG=zh_CN.UTF-8

export PGPATH=/usr/local/pg12.2/bin

export PATH=$PATH:$PGPATH

PGMIP=127.0.0.1

LOGFILE=/etc/keepalived/log/failover.log

# master-to-slave delay

sr_allowed_delay_time=10

SQL1='select pg_is_in_recovery from pg_is_in_recovery();'

SQL2="select sr_date as delay_time from sr_delay where now()-sr_date < interval '60';"

db_role=`echo $SQL1 | psql -At -p $PGPORT -U $PGUSER -d $PGDBNAME -w`

db_sr_delaytime=`echo $SQL2 | psql -p $PGPORT -d $PGDBNAME -U $PGUSER -At -w`

SWITCH_COMMAND='pg_ctl promote -D $PGDATA'

# slave switchover to master if delay large than specical second

if [ $db_role == f ];then

echo -e `date +"%F %T"` "Attention:The current postgreSQL DB is master database,cannot switched!" >> $LOGFILE

exit 0

fi

if [ $db_sr_delaytime -gt 0 ];then

echo -e `date +"%F %T"` "Attention:The current master database is health,the standby DB cannot switched!" >> $LOGFILE

exit 0

fi

echo $db_sr_delaytime

if [ -z $db_sr_delaytime ];then

echo -e `date +"%F %T"` "Attention:The current database is statndby,ready to switch master database!" >> $LOGFILE

pg_ctl promote -D $PGDATA

sed -i 's/primary_conninfo/#primary_conninfo/' $PGDATA/postgresql.auto.conf

pg_ctl restart -D $PGDATA

elif [ $? eq 0 ];then

echo -e `date +"%F %T"` "success:The current standby database successed to switched the primary PG database !" >> $LOGFILE

exit 0

else

echo -e `date +"%F %T"` "Error: the standby database failed to switch the primary PG database !,pelease checked it!" >> $LOGFILE

exit 1

fi

腳本fault.sh，keepalived 進入錯誤狀態時執行的腳本。

#!/bin/bash

LOGGFILE=/etc/keepalived/log/pg_db_fault.log

PGPORT=1922

PGMIP=10.10.10.111

echo -e `date +"%F %T"` "Error:Because of the priamry DB happend some unknown problem,So turn off the PostgreSQL Database!" >> $LOGFILE

PGPID="`netstat -anp|grep $PGPORT |awk '{printf $7}'|cut -d/ -f1`"

service keepalived stop

kill -9 $PGPID

if [ $? eq 0 ];then

echo -e `date +"%F %T"` "Error:Because of the priamry DB happend some unknown problem,So turn off the PostgreSQL Database!" >> $LOGFILE

service keepalived stop

exit 1

fi

Keepalived配置文件(備)

備庫配置：

1、把master的keepalived.conf文件和scripts目錄復制到備機。

2、修改keepalived.conf的router_id為pg_xc2，priority為80即可。

keepalived啟動及狀態查看

1、MASTER啟動keepalived 服務器

# service keepalived start

2、MASTER查看keepalived 狀態

# service keepalived status

3、查看后臺日志

# tail -f /var/log/messages

4、查看虛擬ip(ifconfig看不到虛擬IP)：

# ip addr

Keepalived主備切換

1、把主庫給停掉

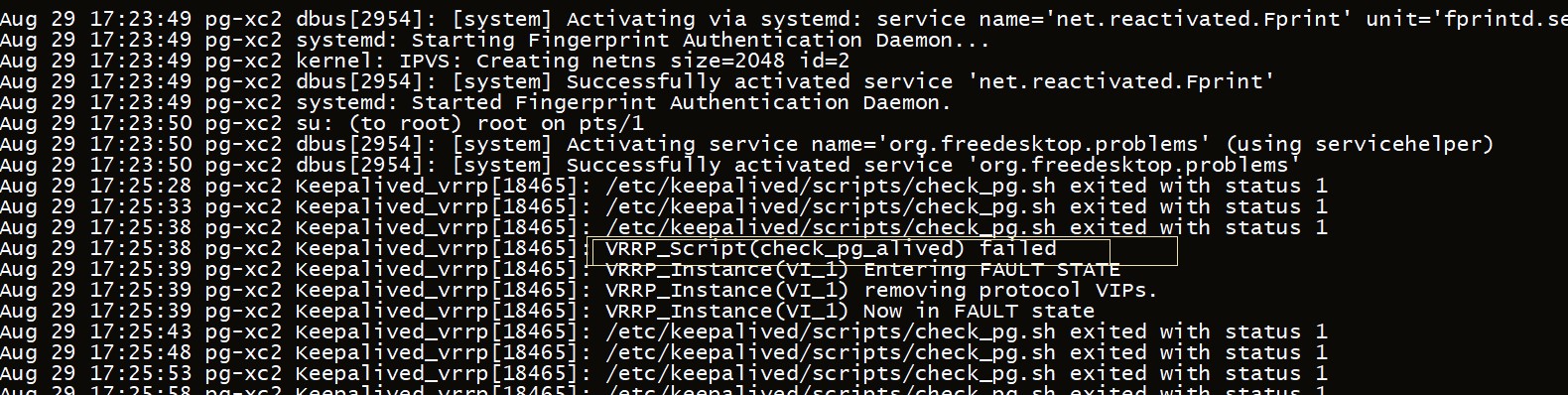

在原來的主節點可以看到報錯信息/var/log/message

2、此時第三方主機通過vip連接到的是新的主庫數據庫(說明vip和備庫切換到主庫成功)。

3、備庫切換到主庫，需要額外操作完成所有切換(或者在切換腳本實現)

    3.1、修改postgresql.auto.conf中的內容，屏蔽掉之前當作備庫時的配置，否則還是名義上的備庫。

    3.2、重啟實例

    pg_ctl restart

4、原主庫變成備庫需要手動下面的操作(需要手動操作)

    4.1、編輯standby.signal文件

    primary_conninfo = 'host=pg-xc2 port=1922 user=repl password=repl options=''-c wal_sender_timeout=5000'''

    restore_command = 'cp /home/postgres/arch/%f %p'

    archive_cleanup_command = 'pg_archivecleanup /home/postgres/arch %r'

    standby_mode = on

    4.2、編輯postgresql.auto.conf

    primary_conninfo = 'host=pg-xc2 port=1922 user=repl password=repl options=''-c wal_sender_timeout=5000'''

    restore_command = 'cp /home/postgres/arch/%f %p'

    archive_cleanup_command = 'pg_archivecleanup /home/postgres/arch %r'

    standby_mode = on

    4.3、啟動數據庫

    $ pg_ctl start

    4.4、查看狀態，并且通過第三方通過vip登錄時，此時登錄的是主庫。

    select * from pg_is_in_recovery();

Keepalived主備競選規則

Keepalived的主備角色是可以改變的，其改變策略是：

1、如果weight值設置為正整數，當主庫的vrrp_script腳本執行成功，其權值為priority+weight，而備庫的權值為priority+weight的值。那么此時主庫的和大于備庫的和。

2、如果weight值設置為正整數，當主庫的vrrp_script腳本執行失敗，其權值為priority設置的值;而備庫的權值為priority+weight，如果其和大于主庫的priority，則備庫會變成主庫。

注意weight設置的值必須要大于主備priority之間的差。比如：主庫priority設為100，備庫priority設為80，weight則要設置大于100-80=20的差。

通過觀察/var/log/messages可以看到權值的變化。

keepalived切換模式

keepalived工作模式分為搶占和非搶占模式：

搶占模式：

    通過優先級(priority)來決定誰是master，優先級高的為master,擁有虛擬IP。

    這種模式有一個問題就是當原主節點從故障中恢復后會重新獲得master角色搶占虛擬IP，這在有些場景可能會有問題(例如需要數據同步的場景，恢復后需要先同步數據)。

    搶占模式配置：preempt

非搶占模式：

    發生故障才切換(比如keepalived進程中斷)，否則不切換。切換測試時先停止主庫，再關閉keepalived進程。

    非搶占模式配置：no preempt

切換模式選擇規則

如果是要實現主庫和vip都在同一臺主機的目標，那么應該選擇非搶占模式，這樣子雖然主庫中斷，只要keepalived進程還在，則不會發生主庫切換和vip切換。雖然切換響應時間受到影響，但是保證通過VIP都能夠連接主庫上。

如果是搶占模式，會出現以下情況：

1、A是主庫(擁有vip)，B是備庫

2、A主庫關閉，B變成主庫(搶到vip) #此時沒有問題。

3、A備庫啟動(根據搶占模式，搶到vip)，B還是主庫(但是vip被搶占) #此時通過vip就會訪問到備庫。

4、如果一定要提高數據庫故障切換響應時間，可以配置為搶占模式，但是當備庫(原來的主庫)啟動前，得降低該主機的優先級模式。也就是保證主庫所在的優先級要高，vip不會被搶占。
